长兴岛毛竹圩大堤和保滩工程岸段监测项目
    发布时间: 2021-01-29 11:26

获上海市优秀工程勘察设计奖优秀工程勘察二等奖

一、项目介绍

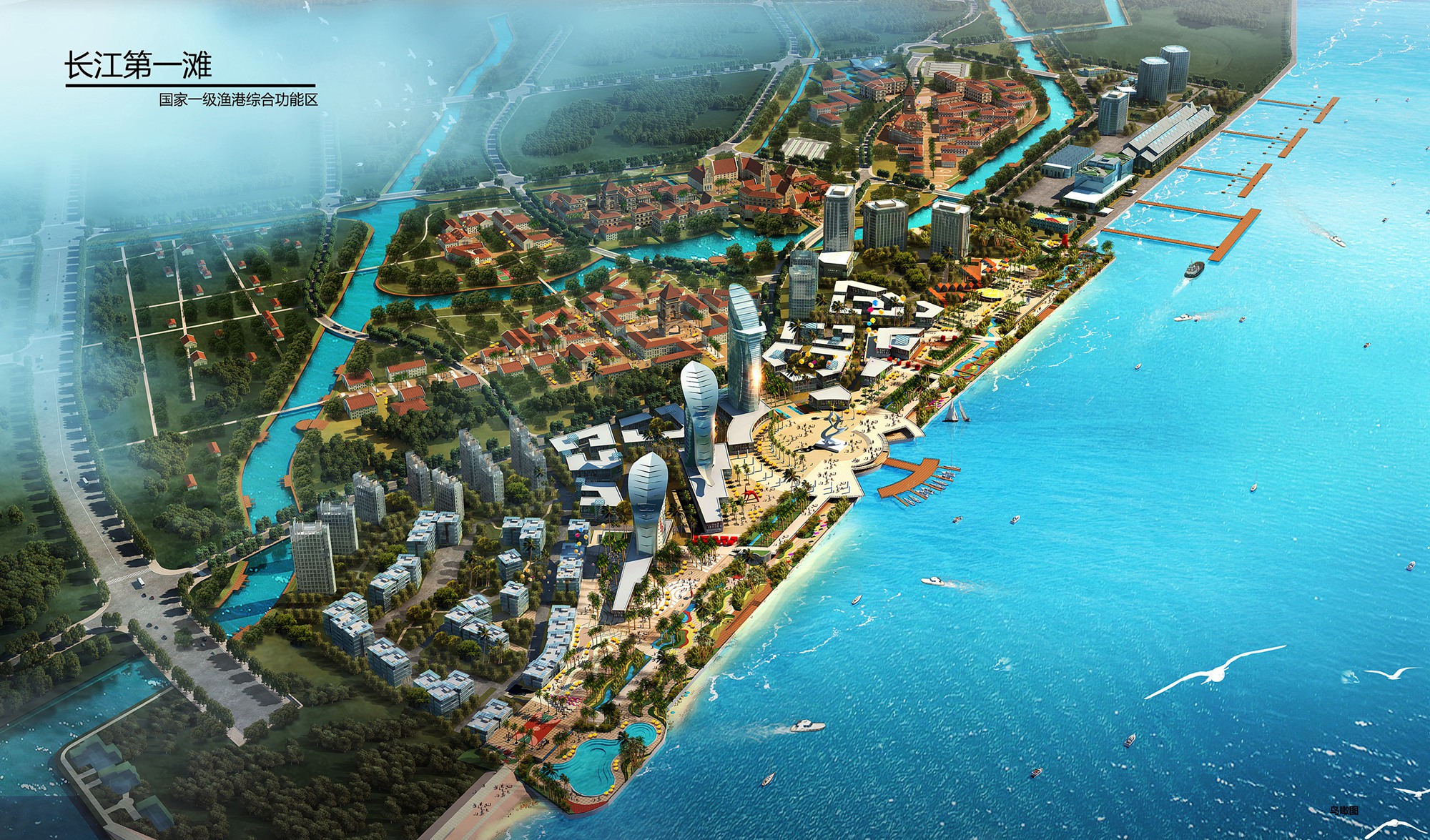

横沙渔港综合功能区岸段保滩工程约1.9km。现有保滩坝是在临海侧新建桩基承台结构进行挡土,后经吹填成陆,形成宽50m的景观平台,横沙通道侧采用15m宽抛石镇压,抛石体外侧设20m长的混凝土铰链排护滩。

二、项目特点

本项目监测范围较大,监测内容较多,包括水平位移监测、垂直位移监测、水下淤积情况对比监测等。

陆域水域地形测绘同步进行。

采用高精度变形监测机制进行周期性观测,建立评价预测机制。

三、技术创新

1.制定科学合理的技术方案。对各项具体工作进行全面技术设计和实施,包括GPS控制测量、精密水准控制测量、全站仪高精度位移测量、电子水准仪沉降测量、RTK加测深仪系统水下断面测量等。

2.首先采用上海CORS系统在测区布置基本控制点,然后再以此为起算点加密布置观测用控制点,控制网加密测量按照D级GPS网精度进行,观测采用静态测量模式,按照按边连接方式进行,建立变形监测基准网。保证覆盖监测范围并保证精度均匀可靠。

3.基本高程控制网采用水准测量方式进行布置,起算点采用上海市水准测量成果,观测按照二等精密水准测量方式进行,平差后每公里高差中误差为:[0.00071]米。平差后最大中误差为:[0.00140]米。充分满足作为监测控制点的精度要求。

4.根据项目特点,平面位移监测采用高精度全站仪极坐标方法进行,每次测量时均对基本控制点进行检查对比,计算时使用基准控制点对工作基点检核,再对观测结果进行平差计算。



×
